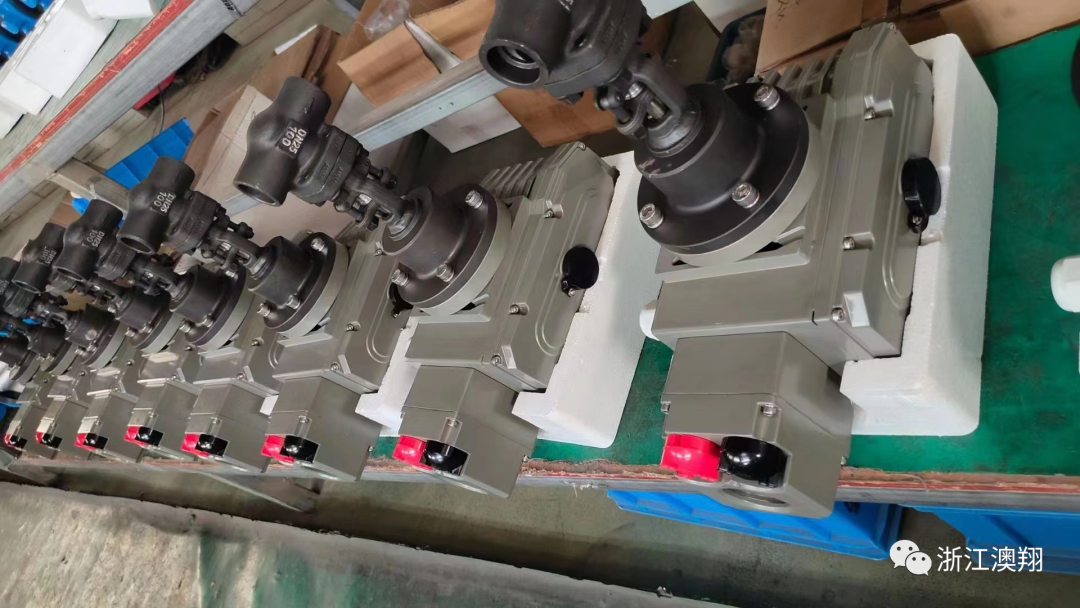

一、电动截止阀的流阻系数

电动截止阀的流阻系数取决于截止阀产品的尺寸、结构以及内腔形状等。可以认为，截止阀体腔内的每个元件都可以看作为一个产生阻力的元件系统（流体转弯、扩大、缩小、再转弯等）。所以截止阀内的压力损失约等于阀门各个元件压力损失的总和。

电动截止阀流量系数的定义

电动截止阀流量系数表示流体流经截止阀产生单位压力损失时流体的流量。由于单位的不同，流量系数有几种不同的代号和量值。

电动截止阀流量系数的计算

电动截止阀流量系数的典型数据及影响流量系数的因素

二、电动截止阀流体阻力计算公式

电动截止阀用于完全开启或完全关闭。按其功用，不能作为节流使用。因为在这种情况下，由于介质通过时产生剧烈振动，可能使截止阀的阀瓣损坏而发生事故。但节流阀的阀瓣设计，要考虑在需要完全关闭的密封性能。

下列关于截止阀水力特性的数据，适用于精确的传动动力计算，亦可在鉴定闭路阀的工作时使用。

在电动截止阀内，开启截面积ak的大小，决定于阀瓣的结构及其在阀座上的开启高度。

若为平面密封时，开启面积的大小可按下式近似公式计算：ａk=πdch

若为锥形阀瓣(针形阀，)时，可按下公式计算：

ａk=π(dc-hsinαcosα)hsinα

带倒角的平面阀瓣，就其形状而言，处于平面与圆锥形之间。若阀瓣开启高度很小，阀瓣的底部并未高于阀座面以上时，可采用锥形阀瓣的公式；若开启高度较大，ak值接近于平面密封阀瓣公式所确定的数据，此时阀瓣的开启高度，应按阀瓣底部与阀座面之间的距离来计算。dn25mm截止阀的流体阻力，决定于阀瓣距阀座的开启高度。

三、电动截止阀的流体阻力

电动截止阀的流阻系数随截止阀的种类、型号、尺寸和结构的不同而不同。

管路系统中一个元件阻力的变化会引起整个系统中阻力的变化或重新分配，也就是说介质流对各管段是相互影响的。

为了评定各元件对截止阀阻力的影响，现引用一些常见的阀门元件的阻力数据，这些数据反映了截止阀元件的形状和尺寸与流体阻力间的关系。
